1. Guide de déploiement

Estimated reading: 4 minutes

L’édition Cluster de SERVERware se repose sur l’infrastructure de SERVERware Mirror mais ajoute la notion de hôtes de traitement au sein de son infrastructure.

Les hôtes de traitement se connectent au serveur de stockage et exécutent les VPS & les services liés à SERVERware.

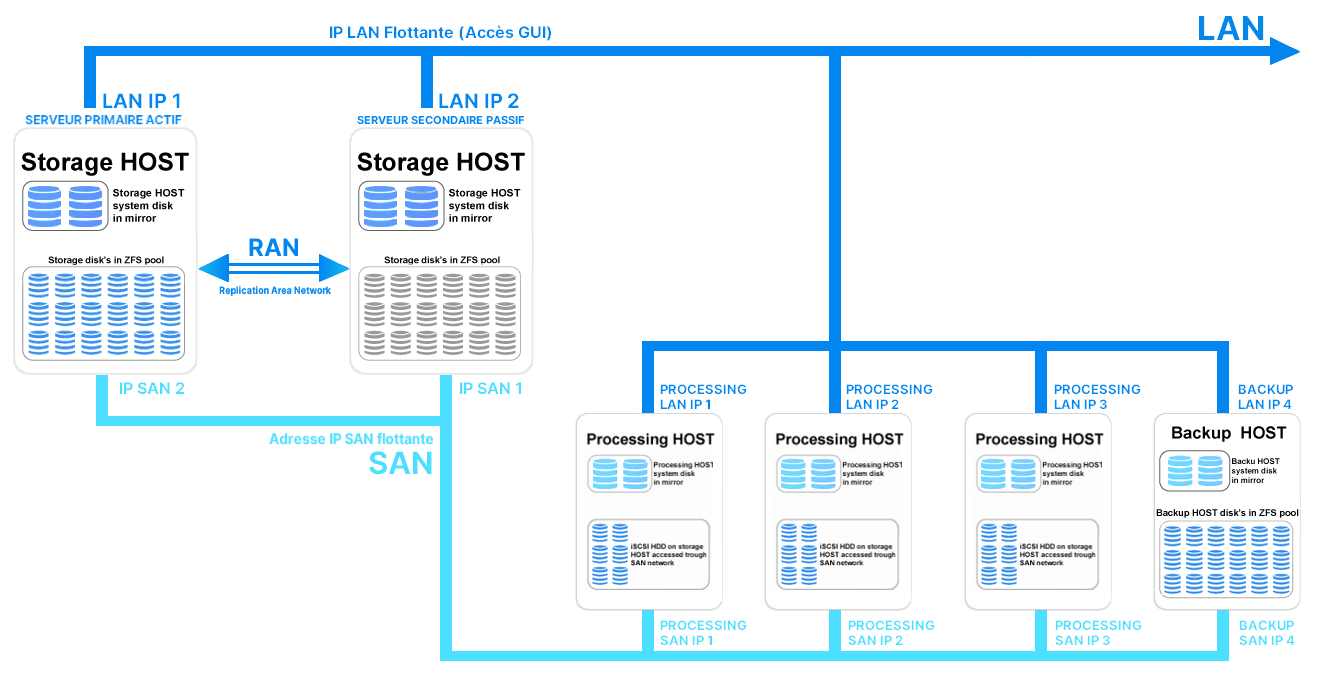

La topologie SERVERware Cluster est présentée dans l’image suivante :

Le guide suivant décrit les exigences matérielles minimales et recommandées ainsi que les procédures pour un déploiement réussi de SERVERware Cluster

Exigences pour le contrôleur/serveur de stockage

Deux serveurs avec la configuration suivante :

Configuration minimale requiseConfiguration recommandée
ProcesseurProcesseur Intel Quad-Core 2,0 GHz avec 8 Mo de cacheProcesseur Intel Xeon Quad-Core 2,4 GHz avec 12 Mo de cache
Mémoire (RAM)16 Go32 Go
Réseau8 interfaces réseau de 1 Gb/s2 interfaces réseau de 1 Gb/s + 4 interfaces réseau de 10 Gb/s
Stockage1 disque SSD de 64 Go (pour le système), 2 disques SSD de 500 Go (pour le stockage)1 disque SSD de 64 Go (pour le système), 4 disques SSD de 250 Go (pour le stockage)

Exigences pour les hôtes de traitement

Pour décharger efficacement le stockage/contrôleur, au moins deux serveurs de traitement doivent être ajoutés au cluster. S’ils sont ajoutés, les hôtes de traitement doivent avoir les caractéristiques suivantes :

Configuration minimale requiseConfiguration recommandée
ProcesseurProcesseur Intel Quad-Core 2,0 GHz avec 8 Mo de cacheProcesseur Intel Xeon Quad-Core 2,4 GHz avec 12 Mo de cache
Mémoire (RAM)16 Go32 Go
Réseau2 interfaces réseau4 interfaces réseau
Stockage1 disque dur de 64 Go (pour le système)1 disque SSD de 64 Go (pour le système)

Pour ajouter des hôtes de traitement, la licence SERVERware doit être mise à niveau vers l’édition Cluster et au moins 2 hôtes de traitement doivent être ajoutés pour décharger efficacement le serveur de stockage/contrôleur.

Exigences pour les serveurs de sauvegarde

Configuration minimale requiseConfiguration recommandée
ProcesseurProcesseur Intel Quad-Core 2,0 GHz avec 8 Mo de cacheProcesseur Intel Xeon Quad-Core 2,4 GHz avec 12 Mo de cache
Mémoire (RAM)16 Go32 Go
Réseau1 interface réseau3 interfaces réseau ou plus
Stockage1 disque dur de 1 To (pour le système et la sauvegarde)1 disque SSD de 64 Go (pour le système), 6 disques durs de 1 To (pour la sauvegarde) configurés en RAID10
AVERTISSEMENT :

Les implémentations logicielles RAID (y compris la carte mère) ne sont pas prises en charge et pourraient entraîner des problèmes potentiels que Bicom Systems ne serait pas en mesure de prendre en charge.

  • Importance d’une batterie RAID fonctionnelle
  • Importance d’un onduleur et d’une double alimentation

Accès KVM

  • Prise en charge de la gestion de l’alimentation à distance (réinitialisation/mise hors tension/marche à distance)
  • Accès à distance au BIOS
  • Accès à la console SSH à distance
  • Une IP publique attribuée à KVM
  • Si le système KVM est derrière un pare-feu/NAT, les ports suivants doivent être ouverts : TCP (80, 443, 5100, 5900-5999)

Support d’installation

  • Image DVD gravée sur un DVD et insérée dans un lecteur de DVD
  • Image USB gravée sur une clé USB de 2 Go et insérée dans le port USB opérationnel

Configuration du réseau

Veuillez vous référer à cette page pour obtenir plus d’informations sur la configuration du réseau sous SERVERware.

Configuration du stockage

Grâce au système de fichiers ZFS, le RAID matériel n’est pas requis. Cependant, si un contrôleur RAID est présent et que vous souhaitez l’utiliser, la présence d’une batterie et d’un cache d’écriture est essentielle. Tout RAID matériel sans batterie de secours et sans cache d’écriture activé ne peut pas être pris en charge. Le “faux RAID” n’est pas pris en charge, ne doit pas être utilisé, et doit être désactivé s’il est pris en charge par la carte mère. Le “faux RAID” est essentiellement un RAID logiciel fourni par le BIOS de la carte mère.

En admettant que vous disposez de deux disques de stockage par serveur (les disques doivent être identiques), l’assistant de configuration formera le pool suivant :

ZFSmirror

Dans le cas de NETSTOR avec RAID matériel :

ZFSmirror

Création d’un support d’installation

Pour créer un support d’installation USB, veuillez suivre les instructions et télécharger les images nécessaires à partir de la page de procédures suivante :

Créer un support d’Installation USB
