4. Architecture

Estimated reading: 4 minutes

Un environnement SERVERware est composé des éléments suivants :

  1. Serveur de stockage redondant : Contient des ressources virtuelles telles que des volumes et des modèles de serveurs virtuels.
  2. Serveurs privés virtuels : Utilisent des conteneurs Linux (LXC) comme technologie de virtualisation.
  3. Agents et outils : Fonctionnent sur les hôtes et assurent la gestion locale des serveurs privés virtuels.
  4. Contrôleur : Plateforme de gestion centralisée pour SERVERware. Elle offre une interface utilisateur graphique pour visualiser, provisionner et gérer les ressources. Elle s’exécute sur le serveur de stockage dans un conteneur Linux dédié.
  5. Base de données : suit les états et les changements de l’environnement.
  6. Mise en réseau : relie les éléments de l’environnement, incluant les liens réseau physiques et les sous-réseaux logiques.

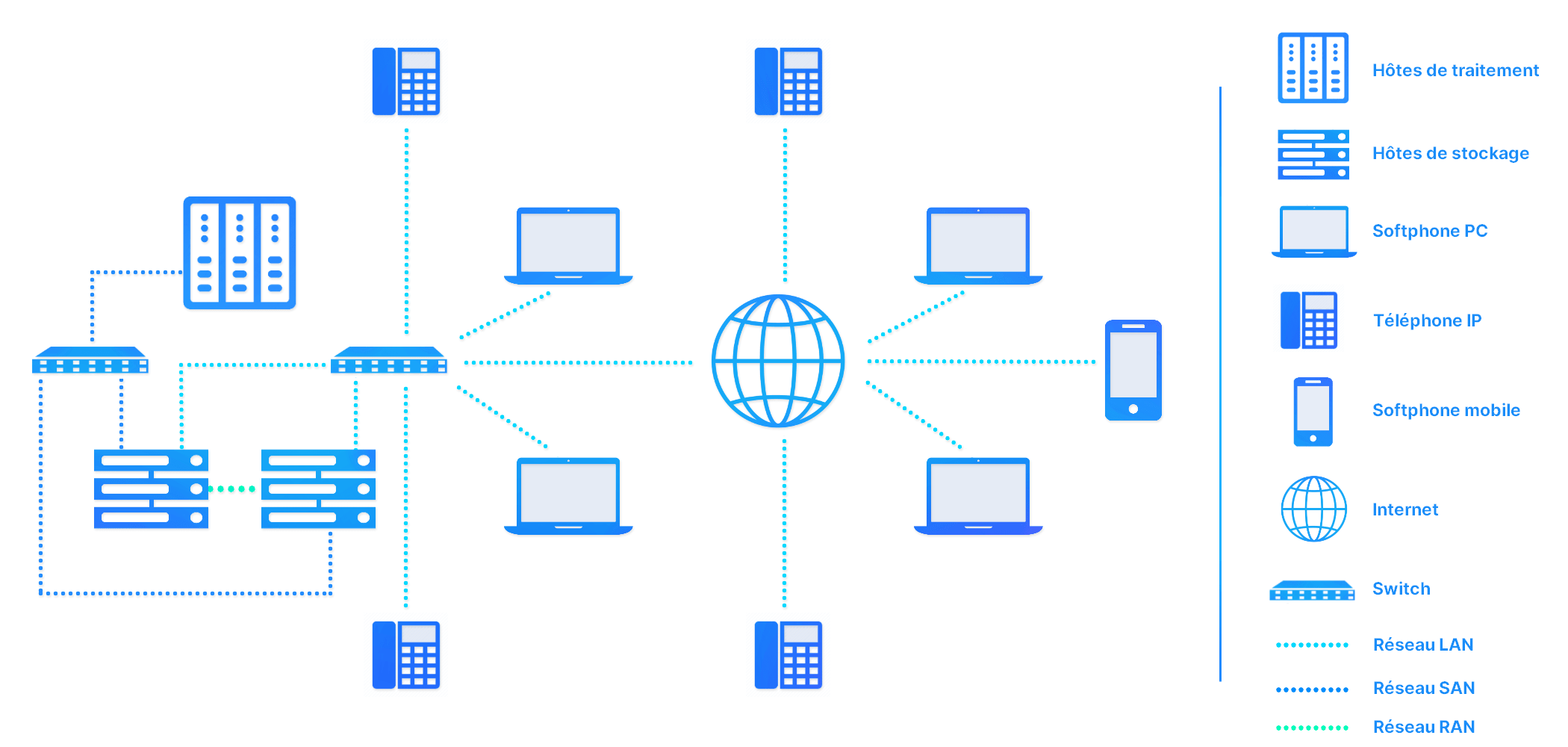

La topologie du réseau SERVERware est affichée dans l’image suivante :

Ressources SERVERware

Les composants de l’environnement SERVERware se répartissent en deux catégories : les ressources physiques et les ressources logiques.

  • Ressources physiques : Objets physiques tels que les serveurs de stockage et les serveurs hôtes.
  • Ressources logiques : Regroupements et processus non physiques, comprenant des domaines, des sous-réseaux logiques et des modèles de serveur virtuel.

Les ressources comprennent :

  • Réseau : Conteneur de plus haut niveau pour toutes les ressources physiques et logiques dans un environnement SERVERware.
  • Stockage : Utilise un système de stockage partagé centralisé pour les volumes et les modèles de serveurs virtuels, implémenté avec ZFS et iSCSI.
  • Hôtes : Serveurs physiques qui hébergent des serveurs privés virtuels.
  • Sous-réseaux logiques : Utilisés pour la gestion du trafic, la mise en miroir du stockage et le trafic entre les hôtes de stockage et de traitement.
  • Domaines : Groupes logiques de ressources et d’utilisateurs physiques et virtuels.
  • Serveurs privés virtuels : Équivalents à des serveurs physiques dédiés, configurables et faciles à gérer.
  • Réseaux virtuels : Création de réseaux virtuels à l’intérieur de SERVERware avec les protocoles IPv4 ou IPv6.
  • Modèles : Serveurs privés virtuels préconfigurés avec des logiciels spécifiques.
  • Sauvegardes : Fonctionnalité pour la protection et la récupération des données.
  • Archivage : Stockage sécurisé des appels PBX et des CDR.
  • GRS (Global Replication System) : Réplication des serveurs privés virtuels SERVERware vers d’autres SERVERware (emplacements géographiques distants).
  • Utilisateurs : Création de comptes d’utilisateurs avec différents rôles et niveaux d’autorisation.
  • Journaux Système : Journalisation des événements pour la gestion, l’analyse et le débogage du système.
  • Alarmes : Alertes déclenchées en cas de conditions anormales, pouvant être reçues par des groupes de destinataires via diverses notifications.
  • Statistiques : Collecte de données sur l’utilisation des ressources pour les hôtes et les serveurs privés virtuels.

Accès web

Connectez-vous au panneau de configuration Web SERVERware directement depuis votre navigateur Web.

Entrez l’adresse IP du panneau de configuration Web SERVERware dans le navigateur Web pour accéder à l’écran de connexion.

Entrez votre nom d’utilisateur et votre mot de passe.

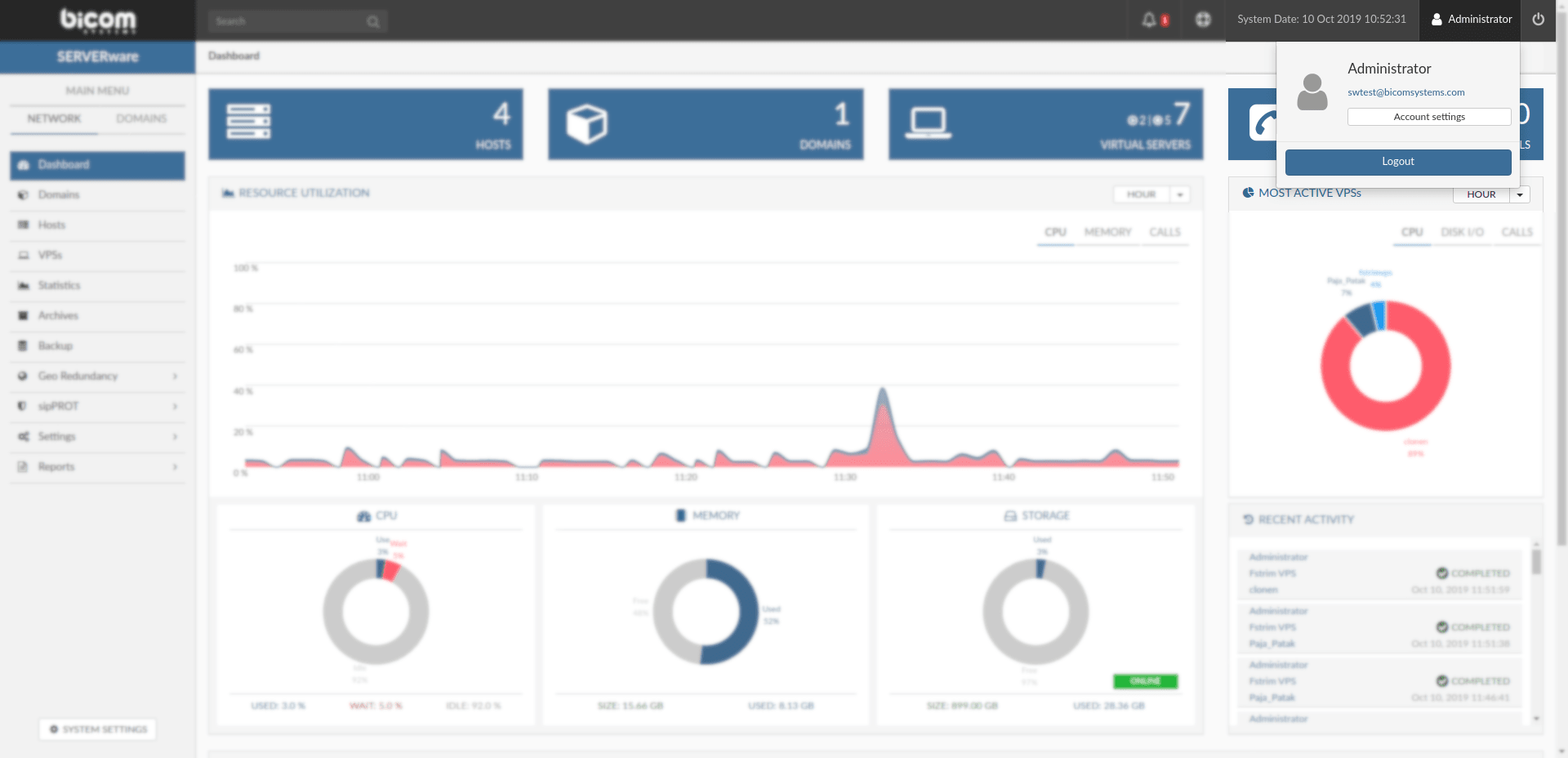

Cliquez sur Login. Le tableau de bord SERVERware apparaît.

2FA

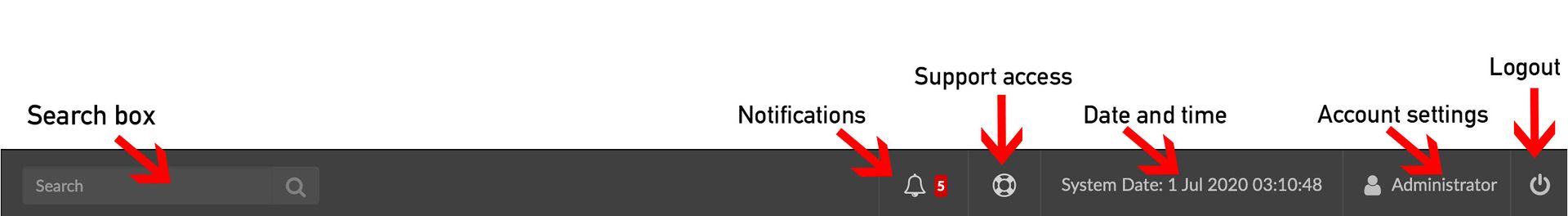

L’authentification multi-facteur permet de sécuriser l’accès à votre SERVERware. Dans la barre de titre du panneau de configuration web, cliquez votre nom d’utilisateur puis cliquez sur Account settings pour accéder au menu Paramètres du compte.

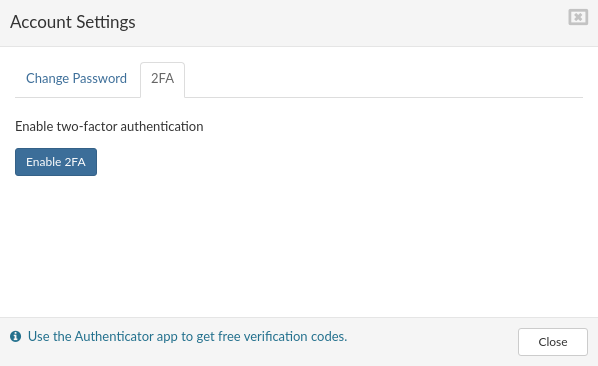

Le menu des paramètres du compte apparaîtra. Dans le menu Account settings, sélectionnez 2FA et cliquez sur Enable2FA.

Suivez les instructions de la fenêtre et cliquez sur Save

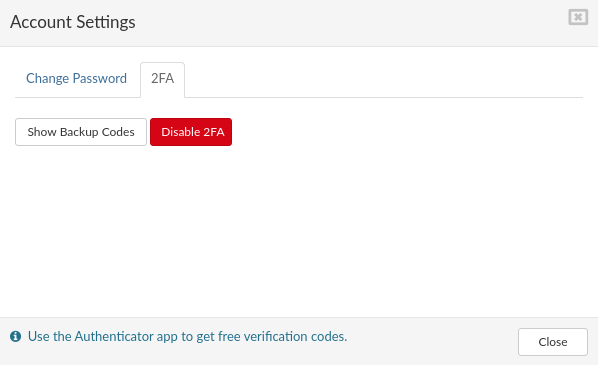

À cette étape, vous pouvez désactiver la 2FA ou afficher Codes de sauvegarde, cette fenêtre est également une confirmation que la 2FA est activée pour un utilisateur spécifique. Il est possible de changer le mot de passe à cette étape pour un utilisateur spécifique.

Si votre application Authenticator ne fonctionne pas ou n’est pas disponible pour une raison quelconque, vous pouvez utiliser des ‘codes de sauvegarde. Cliquez sur Show backup codes pour afficher les codes disponibles. Une nouvelle popup apparaîtra avec une liste de codes et leur statut (utilisés ou non). Un code ne peut être utilisé qu’une seule fois, si vous n’avez pas de codes disponibles vous pouvez générer de nouveaux codes en cliquant sur le bouton Generate new codes.

Pour commencer à utiliser la 2FA veuillez vous déconnecter du panneau SERVERware et l’écran de connexion apparaîtra. Entrez votre nom d’utilisateur et votre mot de passe et cliquez sur Login.

Entrez le code de votre application Authenticator ou un code de sauvegarde inutilisé pour terminer la procédure de connexion.
